金属/异种材料熔接技术 DLAMP｜金属 / 异种材料熔接技术 DLAMP®

DLAMP is NEW joining technology for metal and dissimilar materials.

DLAMP technology promotes multi-material and contributes to weight reduction.

Direct boding improves high reliability.

Direct bonding technology achieve a new solution.

DLAMP® 是使用激光技术的完全干燥工艺，强力粘合金属和异种材料的划时代的技术。

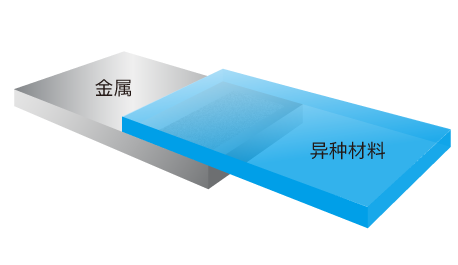

使异种材料嵌入激光处理后的金属表面，利用黏合效应实现高强度的粘合。

joining technology for metal and dissimilar materials

特征

1. 适用于各种金属
2. 可进行局部处理 (单面处理、线路化处理)
3. 环境负荷小 (不发生化学废弃物)

DLAMP® 粘合方法

注塑成型

压缩成型

点胶

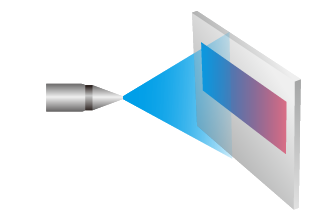

喷涂·热喷涂

异种材料粘合实例

绝缘·密封

包裹

金属插入

轴

金属适用表

金属		验证实绩
铝合金系	A2017
	A5052
	A6061
	A7075
	ADC12
不锈钢系	SUS304
铁系	SPCC
铁系	SS400

金属		验证实绩
镁系	AZ31
镁系	AZ91D
钛合金系	纯钛合金(TP340)
钛合金系	64钛合金(TAB6400)
铜系	纯铜(C1100)
	黄铜(C2801)
	洋白铜(C7501)
锌系	ZDC2

: 有很多研究实例的材料　 : 过去研究过的材料

表面处理金属

铝合金系	阳极氧化处理
铁系	镀铬
	镀锌
	电泳涂装
铜系	镀锡铜

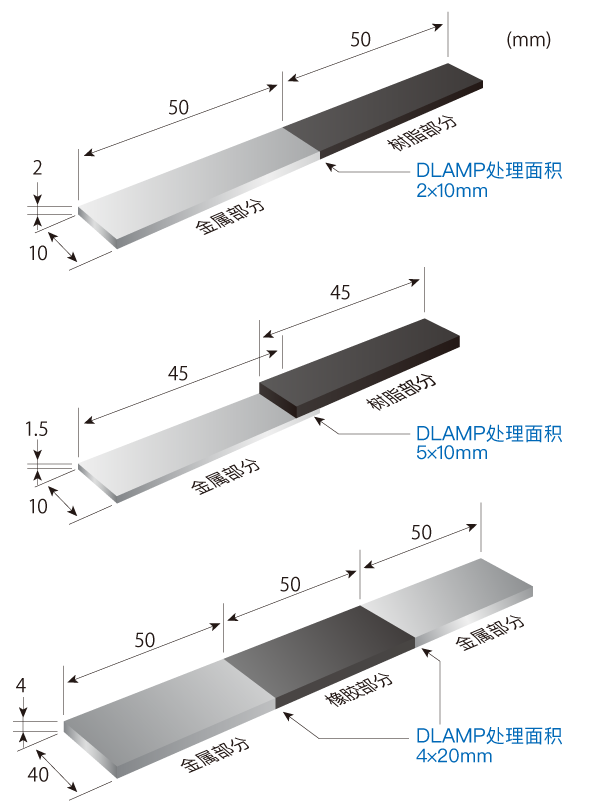

粘合强度

热塑性树脂

	拉伸强度 (MPa)	剪切强度 (MPa)
PP/LGF40	25	20
PBT/GF30	35	35
PA66/GF30	50	50
PPS/GF40	50	50
PC/GF40	30	25

金属 : A5052
测定方法 : 以ISO 19095-3:2015为基准

软材料

	拉伸强度 (MPa)	断裂伸长率 (%)
硅橡胶硬度*80	2.2	40
氟橡胶硬度*60	5.5	150
氟橡胶硬度*80	6.0	100

金属 : A5052　* : 以JIS K6253为基准

各类数据

气密性实验

通过对 DLAMP® 处理过的金属进行嵌入成型，可以获得高气密性。

树脂: PPS/GF35% (聚苯硫醚+35%玻璃纤维)
气密性评价: 氦气泄漏实验

表面处理	未处理	DLAMP®处理(处理范围:5mm)
金属	Aluminum alloy A5052	Aluminum alloy A5052	Stainless steel SUS304	Brass C2801	Magnesium alloy AZ91
氦气泄漏量
氦气泄漏量 (热循环实验后)

泄漏量　 : 5.0E-07Pa•m3/s 以下
　　　　 : 5.0E-05Pa•m3/s 以上
*热冲击实验 : -40°C ⇔ 125°C 各30分钟500次循环

长期稳定性实验

耐热实验

温度: 120°C
时间: 500小时
金属: SUS304
树脂: PP-LGF40 (PP系玻璃长纤维强化树脂)
PA66-LGF30 (PA66系玻璃长纤维强化树脂)
PA66 (PA66树脂)

热循环实验

温度: -40°C,1小时 ⇔ 90°C,1小时
时间: 1000hr
金属: SUS304
树脂: PP-LGF40 (PP系玻璃长纤维强化树脂)
PA66-LGF30 (PA66系玻璃长纤维强化树脂)
PA66 (PA66树脂)

DLAMP® 加工实例

阳极氧化铝

形状

材质	黄铜

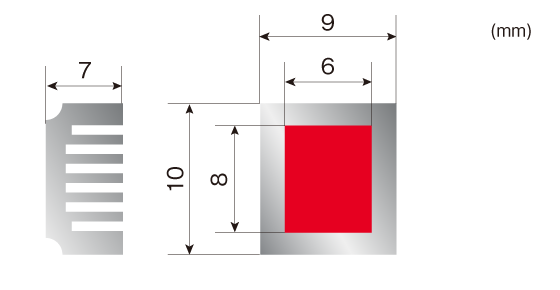

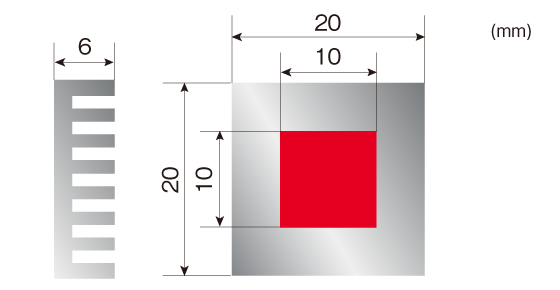

散热片

形状

材质	镀铜铝

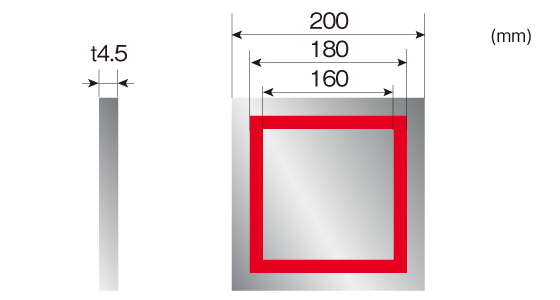

涂装铁板

形状

材质	阳离子电沉积涂层

黄铜针

形状

材质	黄铜

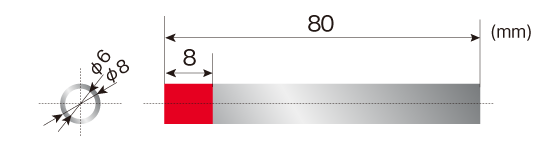

SUS Pipe

形状

材质	SUS304

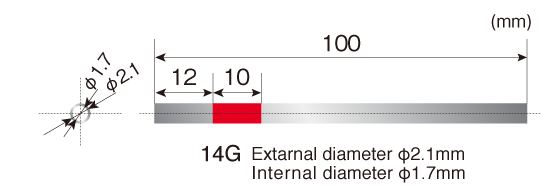

Tube

形状

材质	SUS304

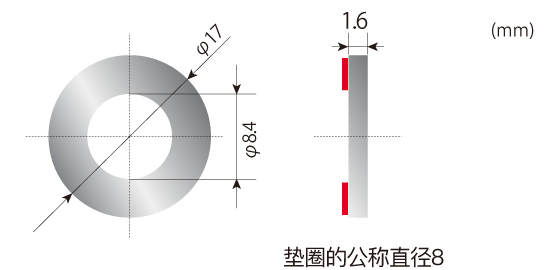

垫圈

形状

材质	SUS304

所列数据是在特定条件下获得的测量值的代表例，不是质量保证值。

DLAMP® 为大赛璐美华注册商标
